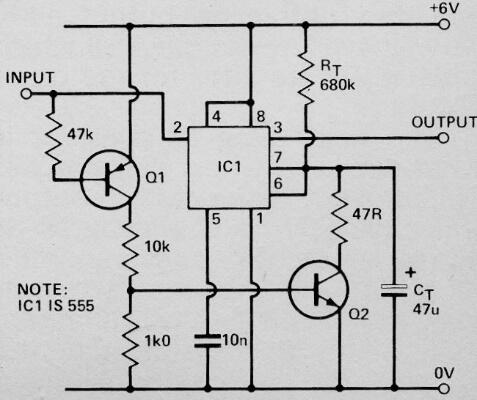

El transistor Q1 puede ser un BC558 y Q2 un BC548. Este circuito detecta cuando falta un pulso de un tren de pulsos que se aplica en la entrada. El tiempo de detección depende del condensador en el pin 7 y RT. La constante de tiempo es aproximadamente 1,1 x Rt x Ct. El circuito puede alimentarse con tensiones en el rango de 5 a 12 V.
Detector de ausencia de pulso
