Encontramos este circuito en una publicación en inglés en 1991. El circuito se puede ensamblar con amplificadores operacionales equivalentes como el CA3140. La corriente de disparo depende de la resistencia de Rt.

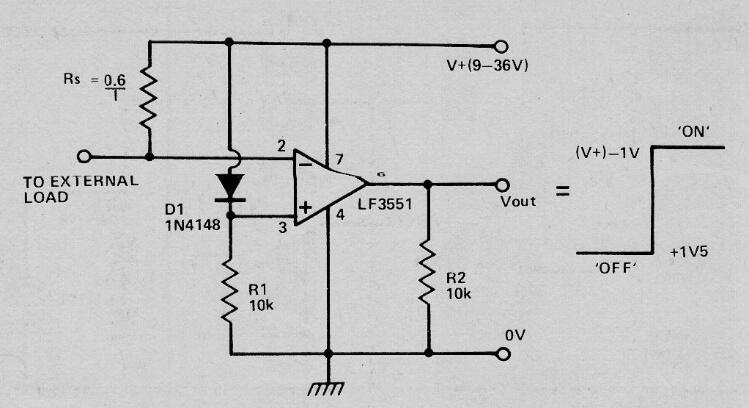

Interruptor de sobrecorriente con operacional | Haga click en la imagen para ampliar |
