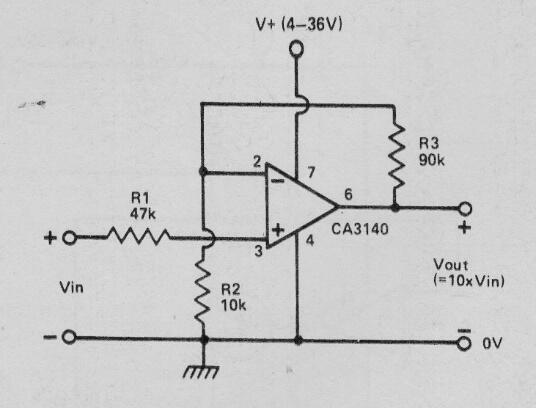

La configuración que se muestra hace uso de una fuente simple y la ganancia viene dada por la relación entre R3 y R1. La impedancia de entrada es del orden de 47 ky la impedancia de salida es baja. La ganancia de tensión es 10 veces y este circuito es válido para otros amplificadores operacionales del mismo tipo. El valor de 90k es para obtener la ganancia exacta de 10 veces, pero si se tolera una ganancia cercana, se puede usar 9.1k o incluso 100k, valores comerciales más cercanos.
Amplificador de ganancia 10 con CA3140
