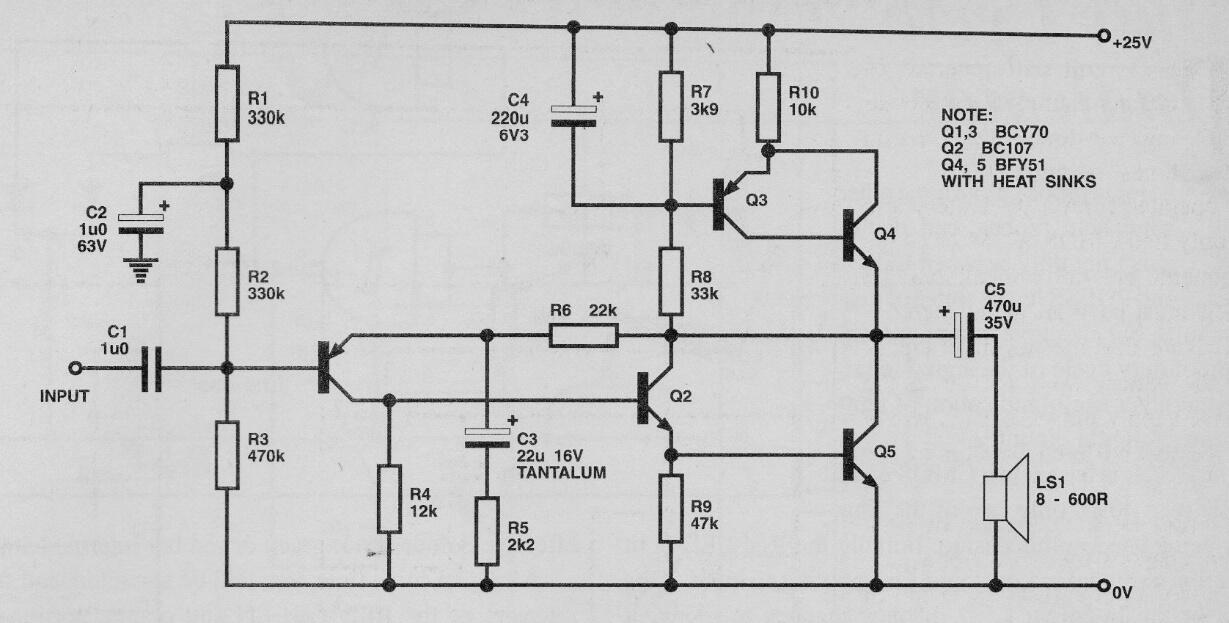

Encontramos este amplificador en una publicación inglesa de 1993. El circuito se puede ensamblar hoy con el BC558 para Q1 y Q3, BC548 para Q2 y BD135 para los transistores de salida. La fuente debe proporcionar al menos 500 mA y los transistores de salida deben montarse en radiadores de calor. Para una versión estéreo, dos amplificadores idénticos deben estar montados y alimentados por la misma fuente.
Amplificador de auriculares de alta calidad | Haga click en la imagen para ampliar |
