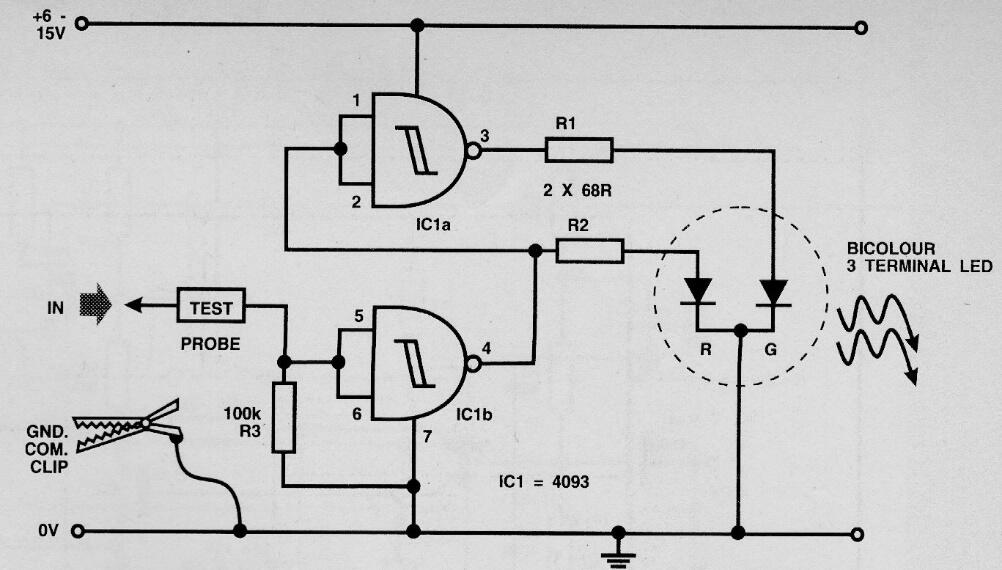

Este circuito de una publicación inglesa de 1993 indica cuando el ciclo activo de la señal bajo prueba es mayor o menor al 50%. El circuito es para salidas digitales y está alimentado por el circuito que se analiza. Se pueden utilizar LED separados en lugar del LED bicolor.
Indicador de ciclo activo | Haga click en la imagen para ampliar |
