Este circuito es de una publicación inglesa de 1993, pero se puede ensamblar fácilmente con los transistores BD135 y BD136. De hecho, la tensión de entrada puede estar entre 5 y 12 V y el voltaje de salida abierto será aproximadamente el doble del voltaje de entrada. Los diodos también pueden ser 1N4002 o 1N4004 y la corriente es del orden de unas pocas decenas de miliamperes como máximo.

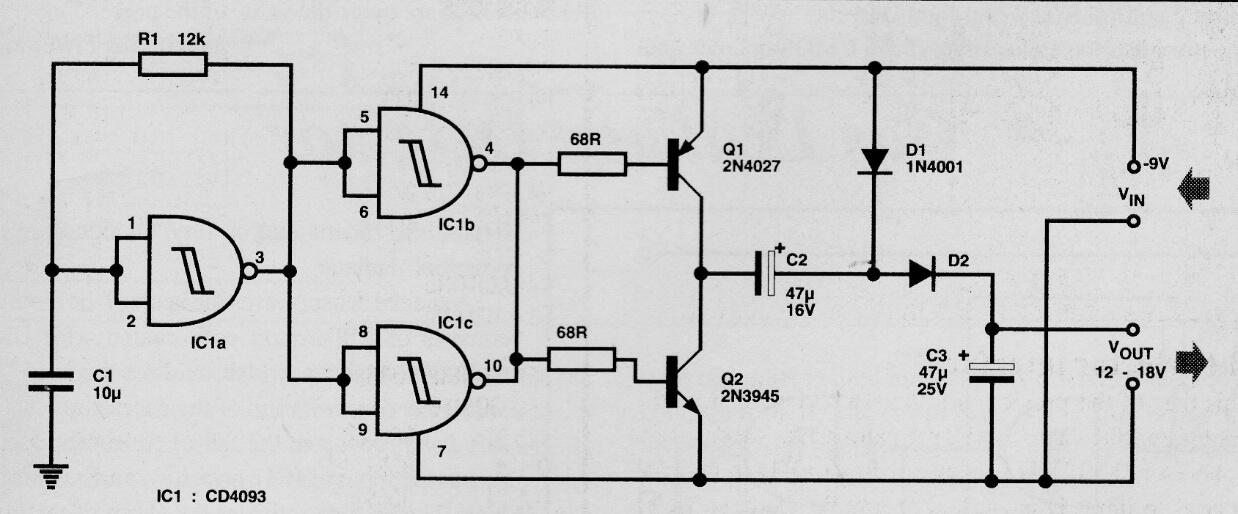

Dobladora de tensión | Haga click en la imagen para ampliar |
