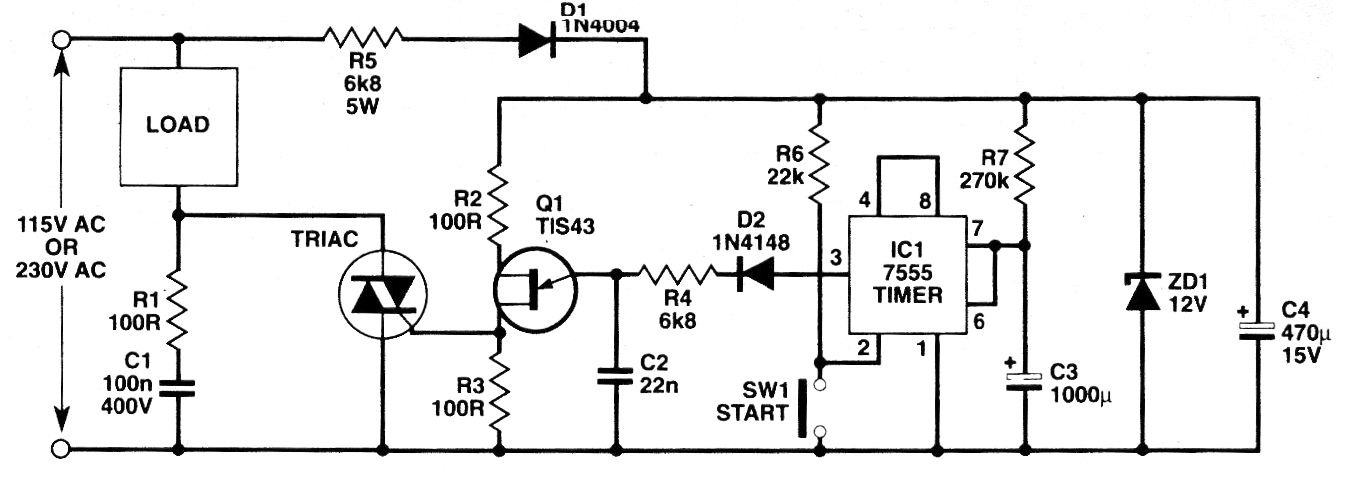

En este circuito de una publicación de 1991 podemos usar el transistor uniuntura 2N2646 y el triac puede ser cualquiera de la serie TIC con corriente según la carga controlada. El Triac debe estar equipado con un radiador de calor en función de la carga. El circuito apaga una carga después del tiempo determinado por R7 y C3. Vea en la sección de matemáticas cómo calcular estos componentes para los tiempos deseados.
Interruptor temporizado de CA con unijuntura | Haga click en la imagen para ampliar |
