Este circuito es de una publicación de 1991, pero se puede ensamblar con componentes más modernos. Podemos usar 2N2646 para Q1 (unijuntura) y BC548 para los otros transistores. Consulte la sección de componentes de electrónica sobre cómo calcular C1 para la frecuencia deseada. La señal está en el rango de audio y se puede utilizar como base de tiempo para un osciloscopio experimental de baja frecuencia.

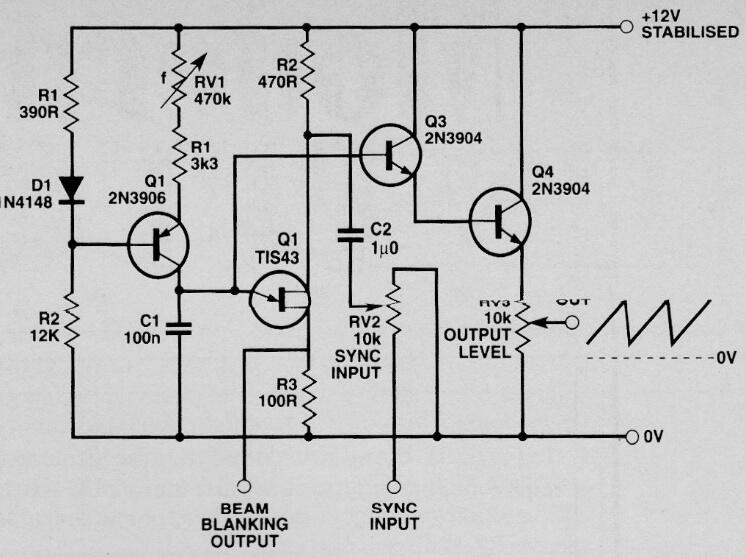

Diente de Sierra Lineal con Unijuntura | Haga click en la imagen para ampliar |
