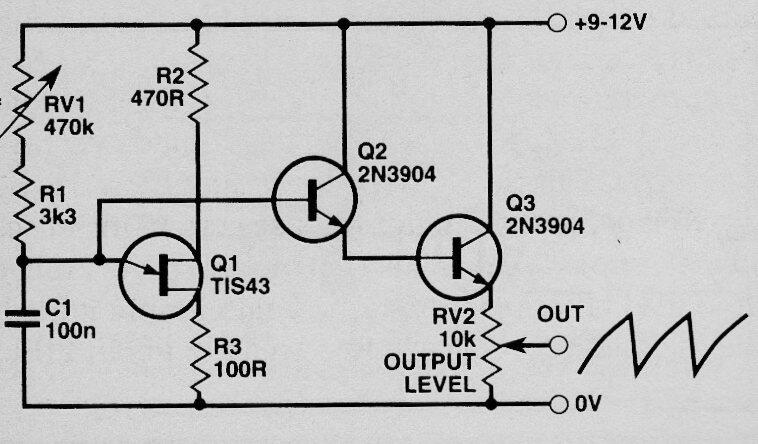

Este circuito es de una publicación de 1991, pero se puede ensamblar con componentes más modernos. Podemos usar 2N2646 para Q1 y BC548 para los otros transistores. Consulte la sección de componentes de electrónica sobre cómo calcular C1 para la frecuencia deseada. La señal está en el rango de audio y debe aplicarse a un amplificador.
Diente de sierra no lineal con Unijuntura | Haga click en la imagen para ampliar |
