Con este circuito es posible comparar la ganancia de los transistores para obtener un par casado (de la misma ganancia). El circuito es de una publicación de 1978 y la configuración es para transistores NPN. Para los tipos PNP, simplemente invierta la polaridad de la alimentación. Los diodos son de propósito general 1N4148 o equivalentes.

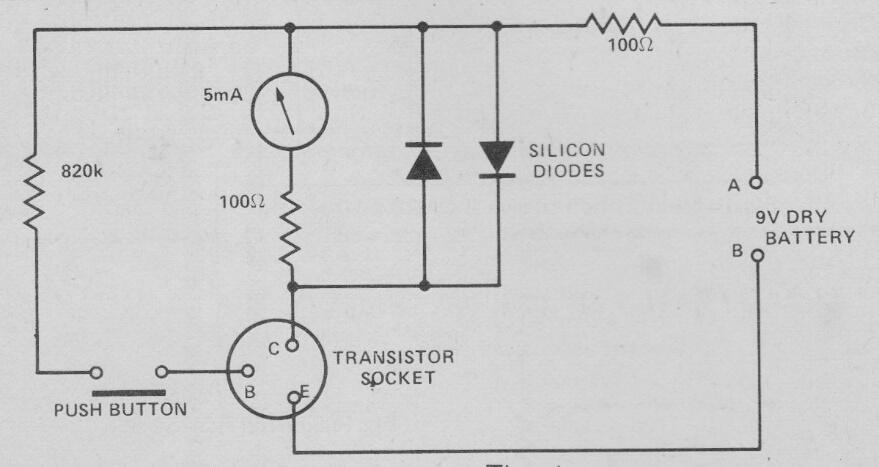

Medidor de ganancia para transistores | Haga click en la imagen para ampliar |
