Este circuito se obtuvo en una publicación de 1978. El SCR puede ser el TIC106. Lo que hace es actuar como un monoestable que mantiene al SCR encendido durante un tiempo dado por R1 y C1. De esta forma, al activar un timbre con un relé mediante un toque, al final del tiempo retarda el pulso SCR corto C2 desactivando el relé. Finalmente, R2 debe cambiarse para obtener la operación deseada.

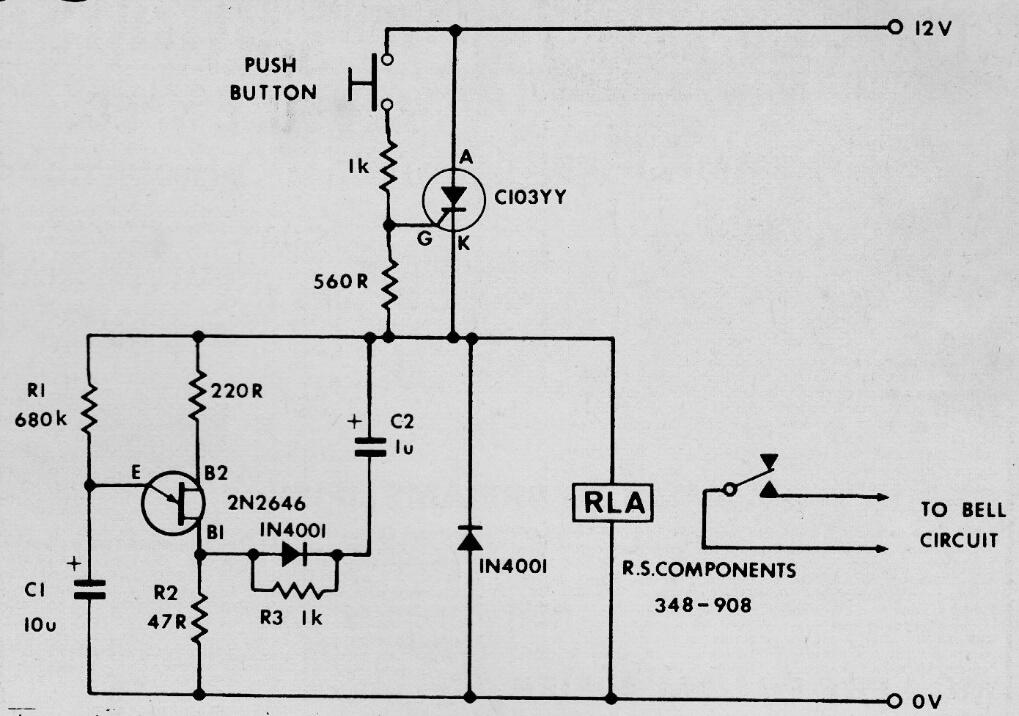

Extensión de timbre | Haga click en la imagen para ampliar |
