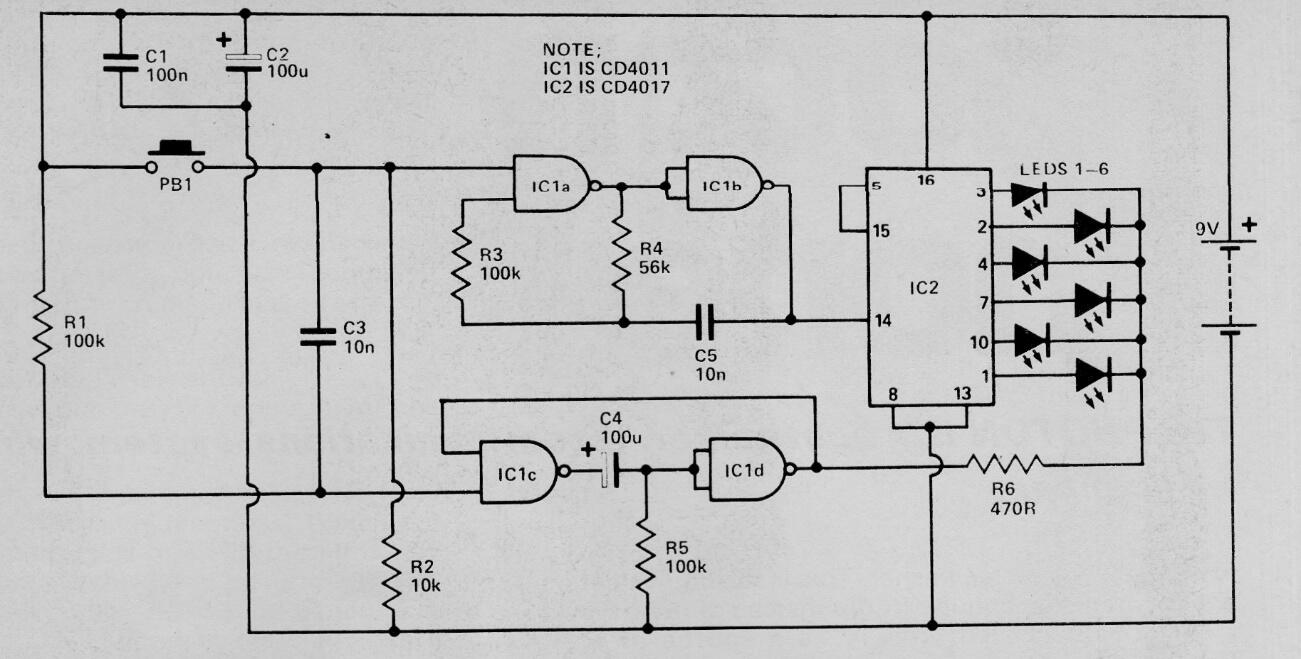

Al presionar y soltar PB1, solo se enciende un LED, dibujando un número del 1 al 6, como en un dado. El circuito es de una publicación inglesa de 1980, pero los componentes utilizados siguen siendo comunes. El circuito funciona con una batería de 9 V, pero también debe funcionar con una batería de 6 V o una fuente de alimentación.
Dado electrónico | Haga click en la imagen para ampliar |
