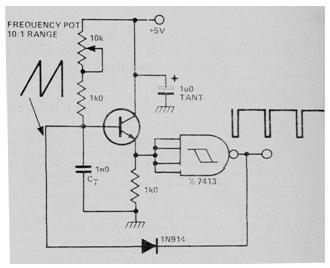

El circuito presentado genera señales en un rango de 1:10 dependiendo del capacitor Ct. Vea la sección de matemáticas para electrónica sobre cómo calcular este componente. El transistor puede ser un BC548. El circuito es de una publicación inglesa de 1980. La frecuencia máxima generada es del orden de unas pocas decenas de megahertz.
TTL Oscilador de diente de sierra
