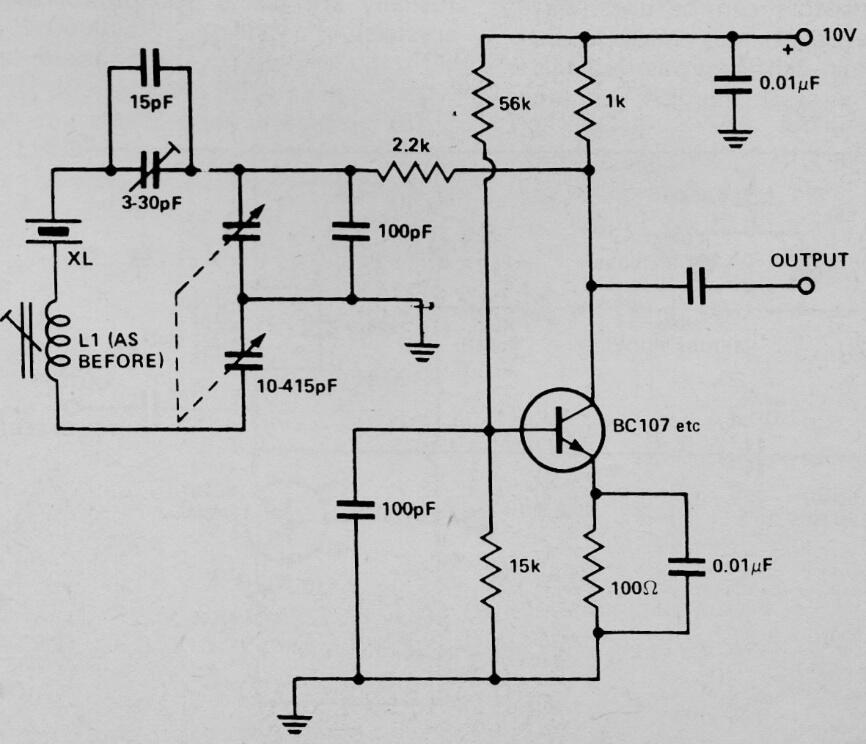

Se pueden obtener frecuencias de 1 a 10 MHz con un pequeño ajuste del capacitor variable en un rango estrecho, utilizando este circuito. El transistor puede ser BC548 o 2N2222. El circuito se obtuvo en una publicación inglesa de 1980. El capacitor variable es del tipo de dos secciones que se encuentran en las radios antiguas. El capacitor de salida tiene de 1 a 10nF dependiendo de la frecuencia de la señal de salida. Este circuito es una variación del CIR18286S.
Oscilador de cristal de frecuencia variable (2) | Haga click en la imagen para ampliar |
