Este circuito es de una publicación de 1980. Los transistores pueden ser BC548 o 2N2222. El circuito genera una señal de 100 kHz que se puede sintonizar después de la amplificación en la etapa de salida. Los diodos aceptan equivalentes y los capacitores deben ser cerámicos. El inductor de 1 mH tiene un núcleo ajustable.

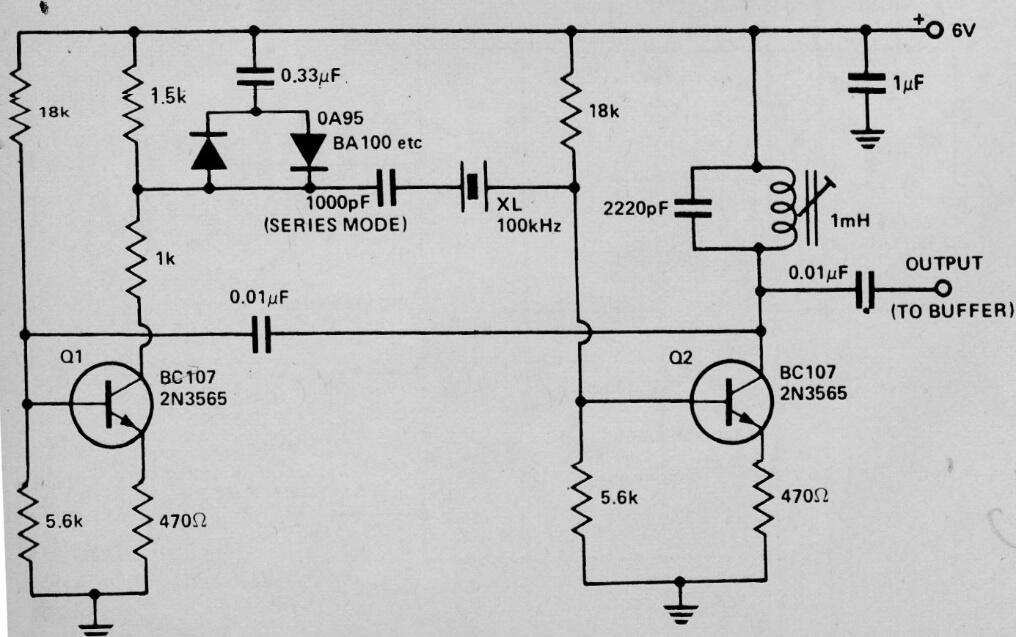

Oscilador de cristal de 100 kHz con salida sintonizada | Haga click en la imagen para ampliar |
