Este regulador de tensión mejorado aumentado es de una publicación de 1980, pero se puede montar usando un BD136 para Q1 y un TIP41 o 2N3055 para Q2, en cuyo caso las corrientes pueden ir de 4 a 5 A de salida. La entrada puede tener tensiones de 12 a 30 V y la tensión de salida se ajustará en RV1.

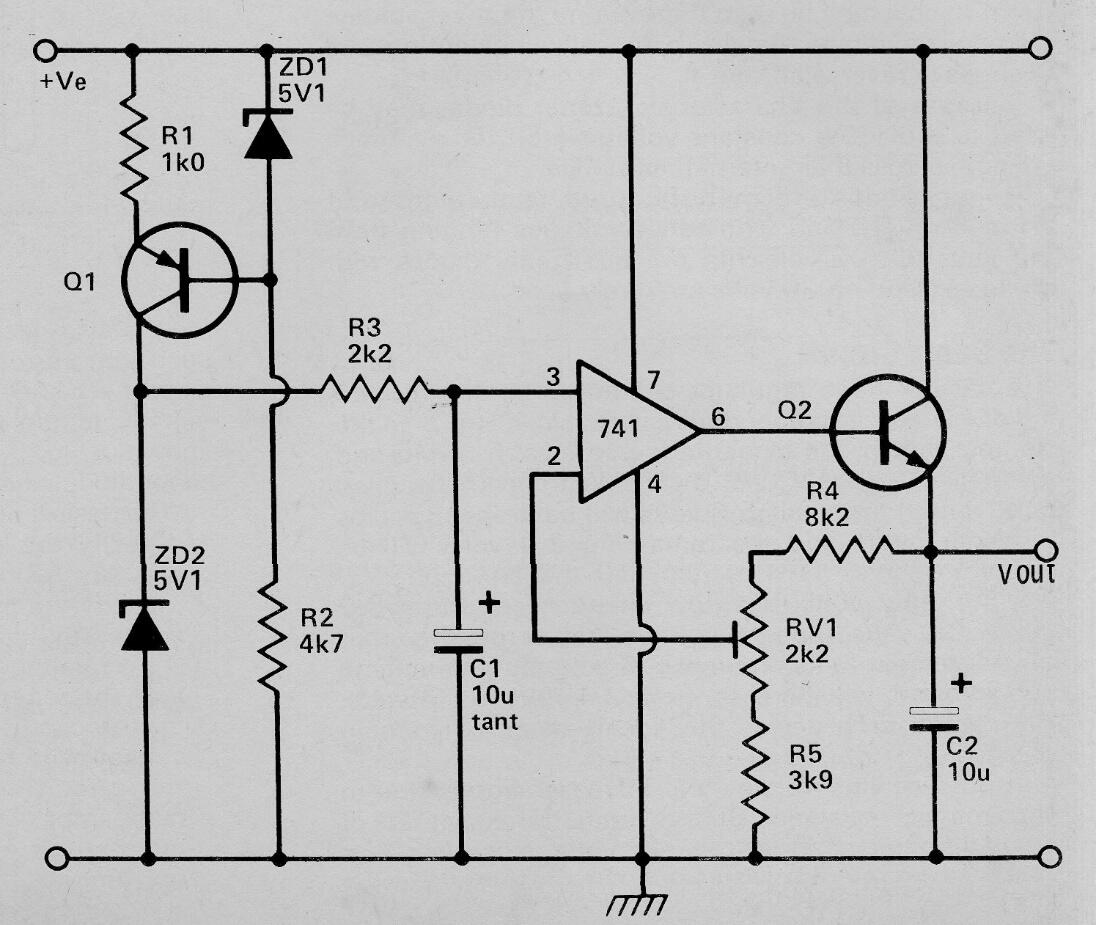

Fuente estabilizada mejorada | Haga click en la imagen para ampliar |
