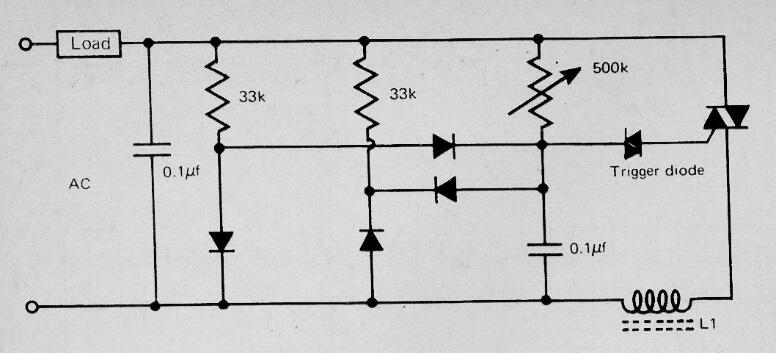

Este atenuador se encontró en una publicación de 1980. El Triac puede ser cualquiera de la serie TIC y el diodo disparador es un diac. Los otros diodos pueden ser 1N4004. El potenciómetro puede tener un valor comercial de 470 k. L1 se puede hacer enrollando 20 vueltas de alambre 20 o 22 en una varilla de ferrita.
Atenuador con Triac | Haga click en la imagen para ampliar |
