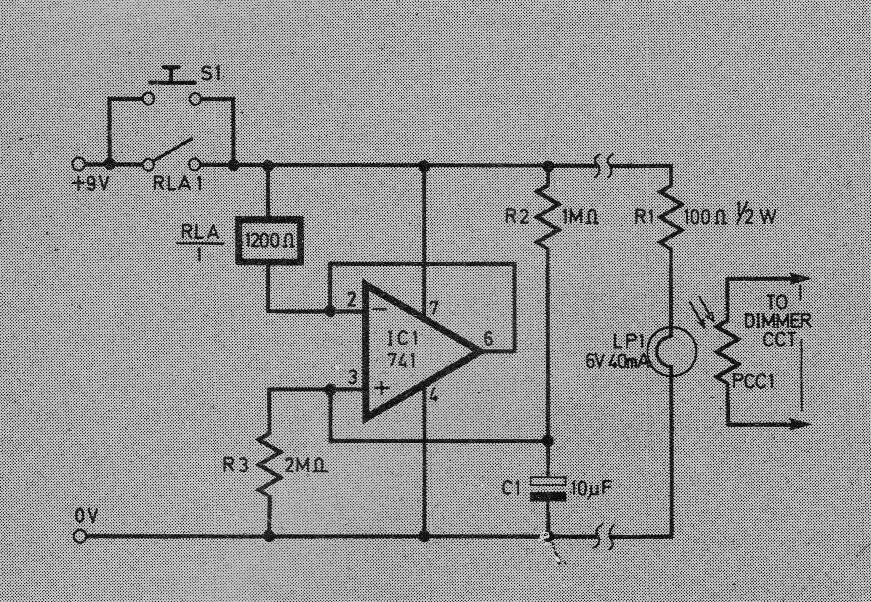

Este circuito diferente de temporizador se encontró en una publicación inglesa de 1978. El circuito usa un relé muy sensible (1200 ohms), un relé de lengüeta, por ejemplo. La alimentación también se puede realizar con 12 V para relés con esta tensión y el tiempo viene dado por C1 junto con R2. Vea cómo calcular la constante de tiempo en la sección de matemáticas. Se pueden utilizar amplificadores operacionales equivalentes. Se puede utilizar un LED blanco en lugar de la lámpara.
Interruptor horario | Haga click en la imagen para ampliar |
