Encontramos este interruptor de toque en un Electronics Handbook de 1992. El circuito se puede ensamblar con relés de 6 o 12 V, cambiando el suministro a este voltaje. El emisor de transistor debe estar conectado al positivo, que faltaba en el diseño de publicación original. El FET puede ser un BF245 o MPF102. Nunca alimente este circuito con una fuente sin un transformador, por razones de seguridad.

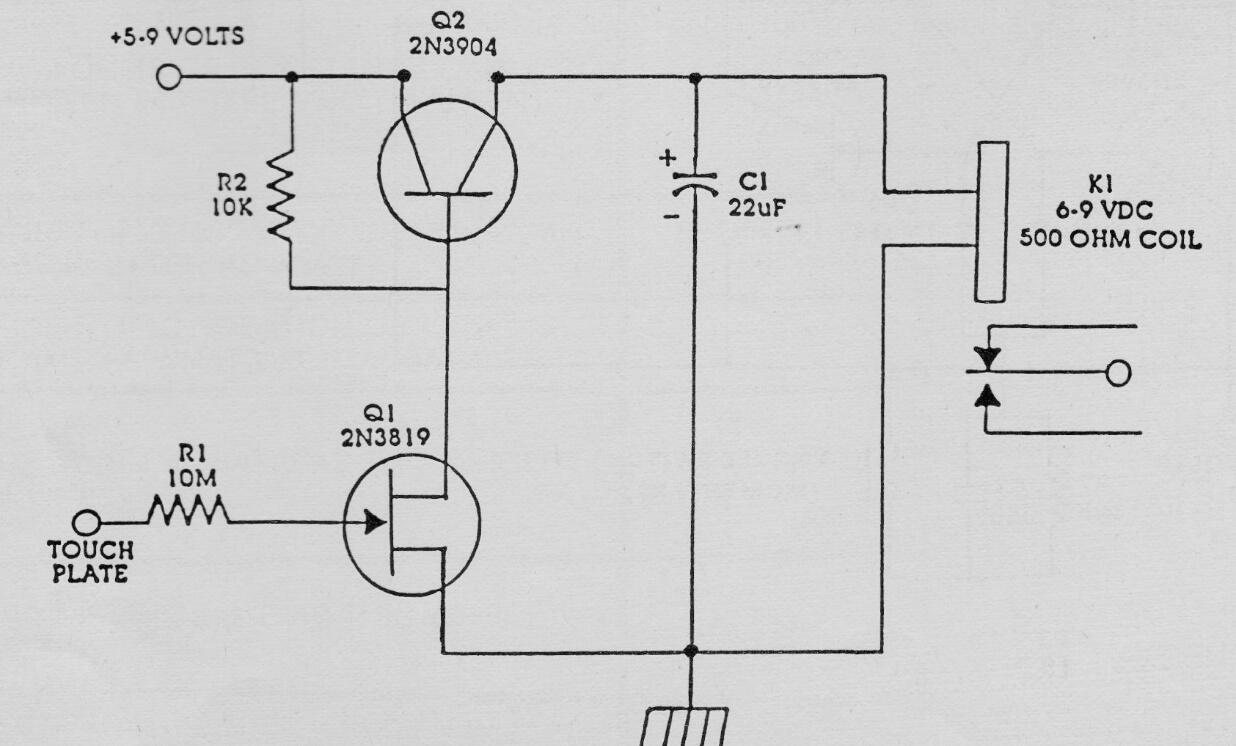

Llave de toque | Haga click en la imagen para ampliar |
