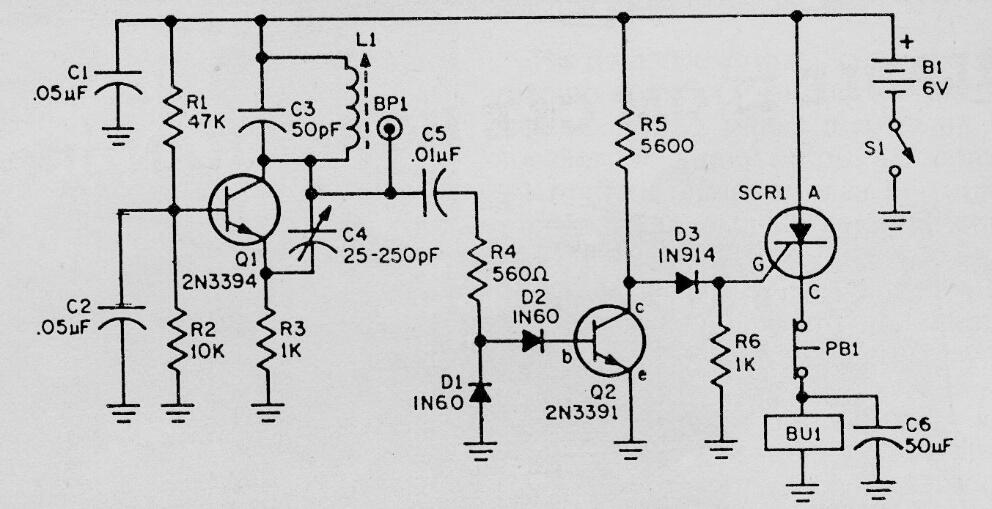

Este circuito es de un Manual de electrónica de 1992. El circuito consiste en una alarma para colgar en una manija de puerta. La capacitancia de la mano de la persona que toca el mango activa el circuito. BU1 es un zumbador y el SCR puede ser el TIC106. Los transistores pueden ser el BC548. La bobina se puede enrollar con aproximadamente 30 vueltas de cable 20 en forma de una vieja radio FI transistorizada con núcleo ajustable. Los capacitores deben ser de cerámica.
Alarma de manija | Haga click en la imagen para ampliar |
