Encontré este circuito en un Electronics Handbook, una publicación estadounidense de 1989 y que ya no existe. Los transistores pueden ser el BC548. El circuito convierte señales TTL de 5 V en señales simétricas de 12 V, como lo requiere el estándar RS232C. Tenga en cuenta que la fuente de alimentación debe ser simétrica.

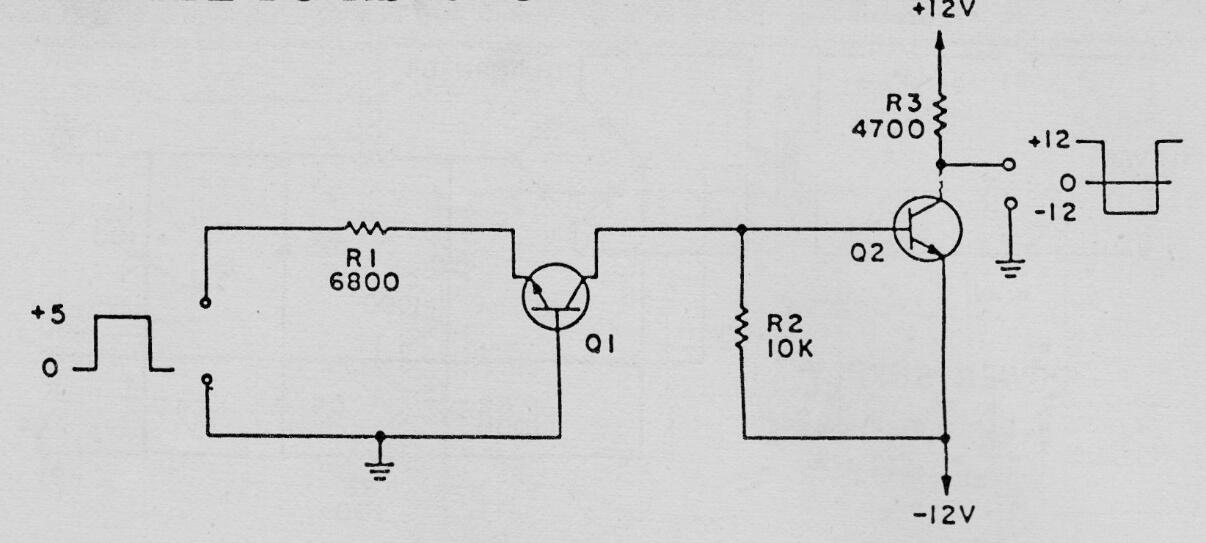

Convertidor TTL a RS232C | Haga click en la imagen para ampliar |
