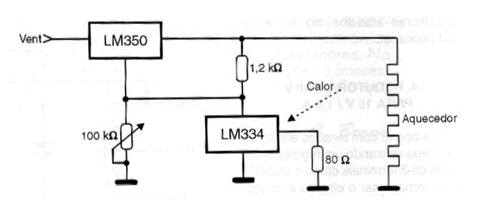

Con el circuito de la figura, es posible controlar la cantidad de calor generado por el elemento calefactor. El elemento calefactor puede funcionar con tensiones de hasta 25 V y una corriente máxima de 3 amperes. La tensión de entrada máximo de este circuito es de 35 V, y para el funcionamiento normal debe ser al menos 2 V más que la tensión requerida por el elemento calefactor. El sensor del circuito es un LM334 que debe colocarse cerca de donde se encuentra el calentador para detectar la temperatura de su entorno. El circuito se puede utilizar en invernaderos, criadoras y experimentos biológicos. El circuito se ajusta en el potenciómetro de 100 k ohms para mantener la temperatura.
Control de temperatura
