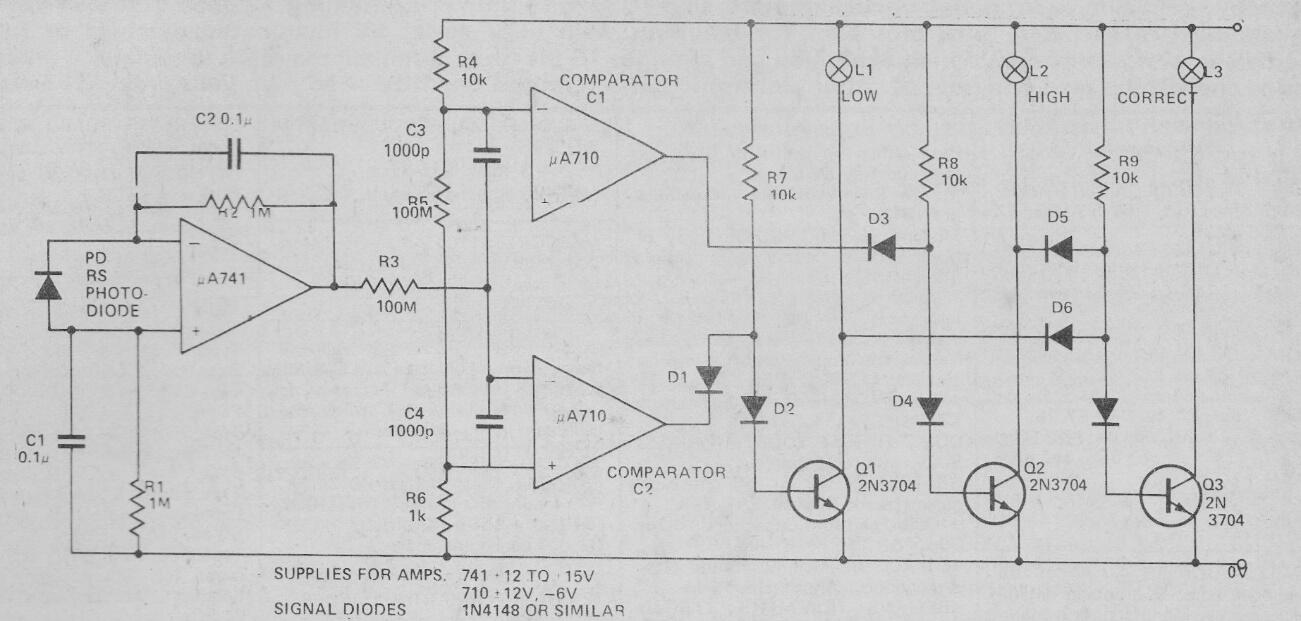

Este circuito es de una publicación de 1978, pero se puede ensamblar con transistores BC548. Para el comparador, podemos usar el LM339 en lugar del uA710, que ya no se puede encontrar fácilmente. El sensor puede ser cualquier fotodiodo. El circuito utiliza una escala con lámparas de 12 V. Pueden ser reemplazadas por LED con resistores de 470 ohms en serie. El circuito está alimentado por 15 V.
Indicador de nivel de luz | Haga click en la imagen para ampliar |
