Esta fuente de corriente constante seleccionable se encontró en una publicación inglesa de 1983. El transistor puede ser el BD135 o el TIP31, que debe montarse en un radiador de calor. La tensión de entrada en realidad puede estar entre 12 y 18 V. Los interruptores seleccionan corrientes de 1 a 85 mA, pero estos valores se pueden cambiar cambiando los resistores. Se pueden probar amplificadores operacionales equivalentes al 741.

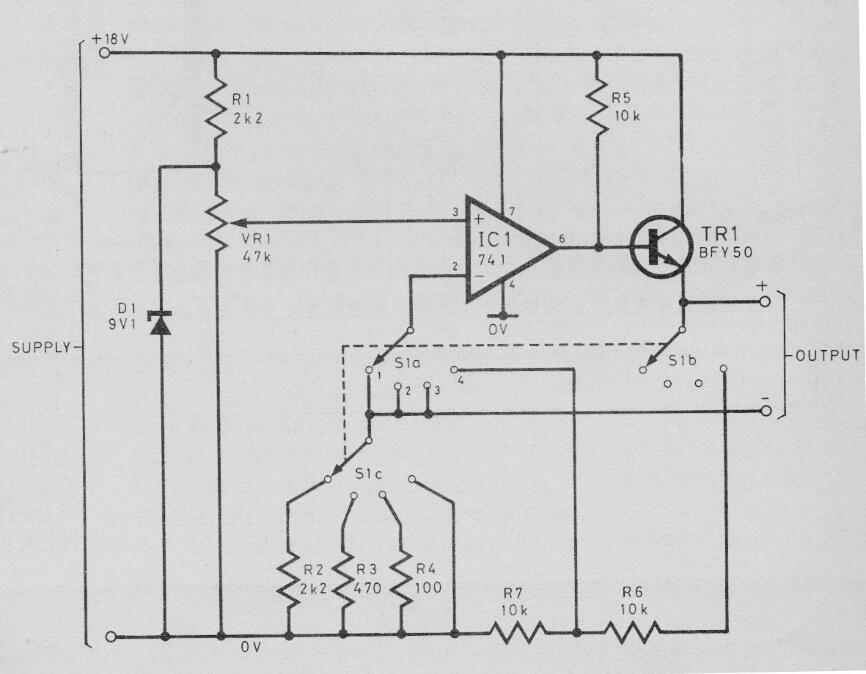

Fuente de corriente constante | Haga click en la imagen para ampliar |
