Este circuito es de una publicación inglesa de 1982. El transistor bipolar puede ser un BC548 y el MOSFET de cualquier tipo según el relé. El circuito funciona en régimen pulsante para presentar un consumo extremadamente bajo. El generador de pulsos de muestreo puede ser un oscilador CMOS. El sensor es un NTC y el trimpot de ajuste debe tener el mismo orden de valor que este componente a temperatura ambiente. El relé es de 12 V y el acondicionador de señal debe garantizar una salida sin rebotes para su procesamiento.

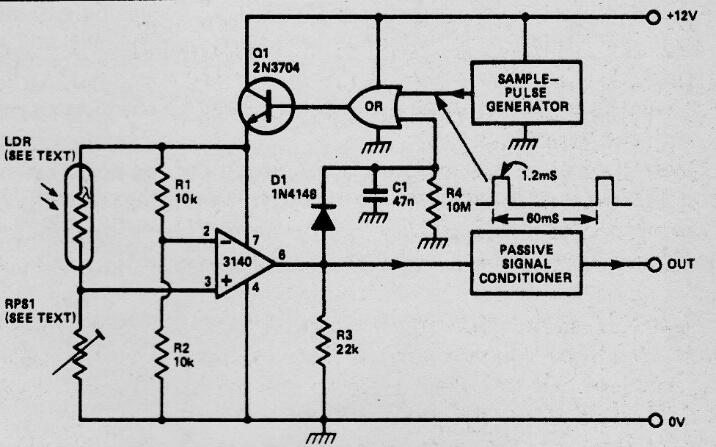

Interruptor de subtemperatura de consumo ultrabajo | Haga click en la imagen para ampliar |
