Este circuito indica cuando la corriente en el circuito de carga excede un valor programado, cambiando el nivel lógico de la salida. El circuito es de una publicación de 1982 y se puede ensamblar con otros amplificadores operacionales. El resistor Rx debe calcularse para proporcionar una caída de tensión del orden de 100 mV en la corriente donde se desea el disparo.

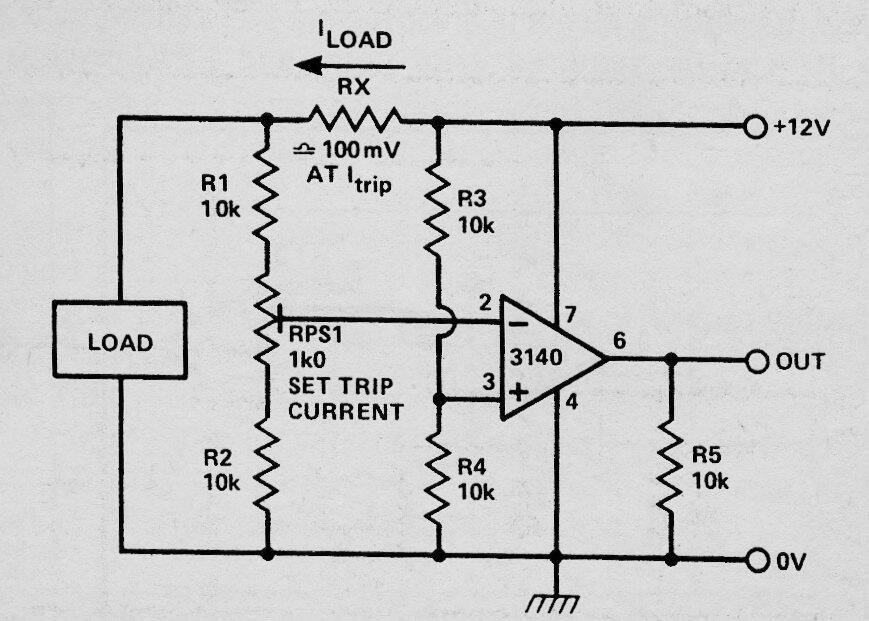

Interruptor de sobrecorriente con el CA3140 | Haga click en la imagen para ampliar |
