Esta conocida configuración se encontró en una publicación de 1982. Se pueden usar otros amplificadores operacionales y no es necesario que la fuente de alimentación sea simétrica. Las tensiones de transición están determinadas por las referencias que se pueden obtener a través de redes de resistores. La alimentación depende de la salida deseada.

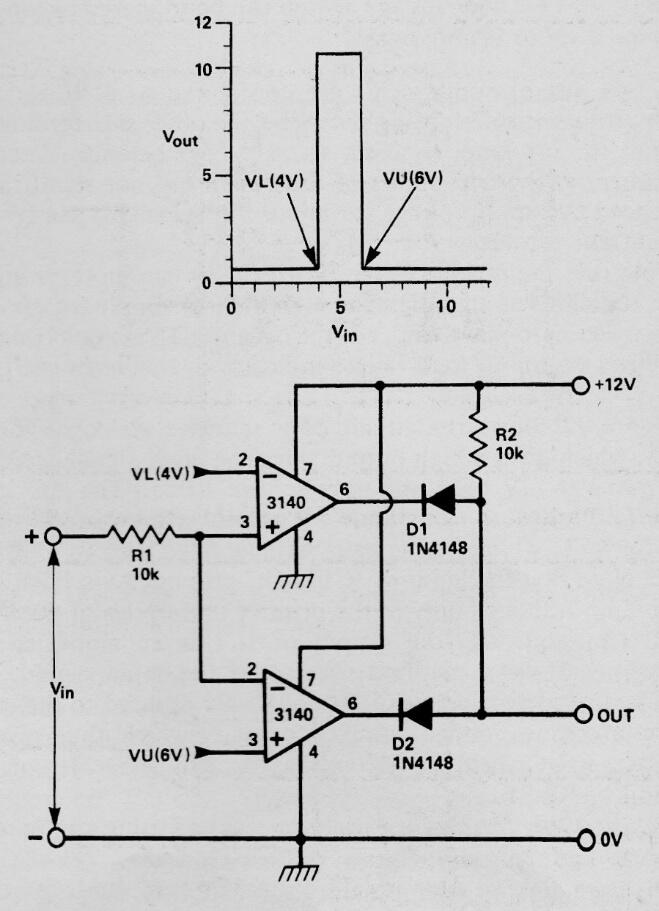

Comparador de ventana con el CA3140 (2) | Haga click en la imagen para ampliar |
