Este pequeño transmisor de FM se encontró en una revista de Radio Electronics de 1991. La revista ya no existe, pero el circuito se puede ensamblar con transistores equivalentes como BF494 para Q2 y BC548 para Q1, aunque los 2N2222 todavía son comunes. La bobina está formada por 2 + 2 vueltas de hilos AWG 24 o 26 sin núcleo y sin forma con 1 cm de diámetro. Los capacitores más pequeños deben ser de cerámica y el micrófono es un electreto de 2 terminales. El alcance será del orden de unas pocas docenas o incluso cientos de metros. C6 debe ser de 4,75 a 5,6 pF y C5 es un trimmer común.

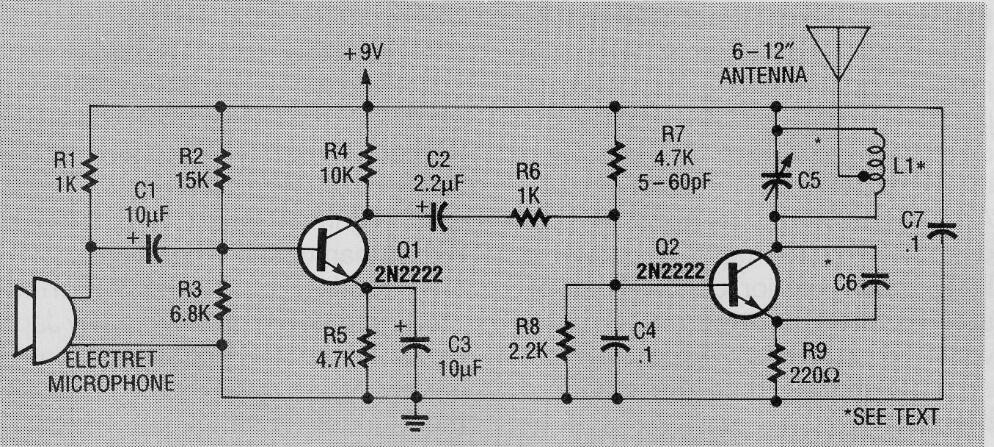

Micro Transmisor de FM | Haga click en la imagen para ampliar |
