Este circuito convierte un rango de tensión de entrada a un rango logarítmico correspondiente. Los transistores pueden ser BC548 y la alimentación debe ser simétrica de 6 a 12 V. Se pueden utilizar amplificadores operacionales equivalentes.

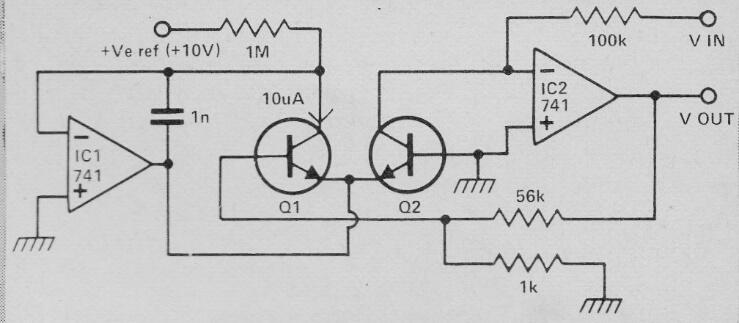

Convertidor de tensión logarítmico | Haga click en la imagen para ampliar |
