Este circuito es de una revista estadounidense Popular Electronics de marzo de 1991. El circuito produce señales rectangulares y sinusoidales de hasta 10 MHz, dependiendo del cristal utilizado. También se puede utilizar un transistor BC548 en lugar del original. Los condensadores ajustan el punto de oscilación y también la forma de onda de la señal sinusoidal. La alimentación debe realizarse con una tensión de 5 V.

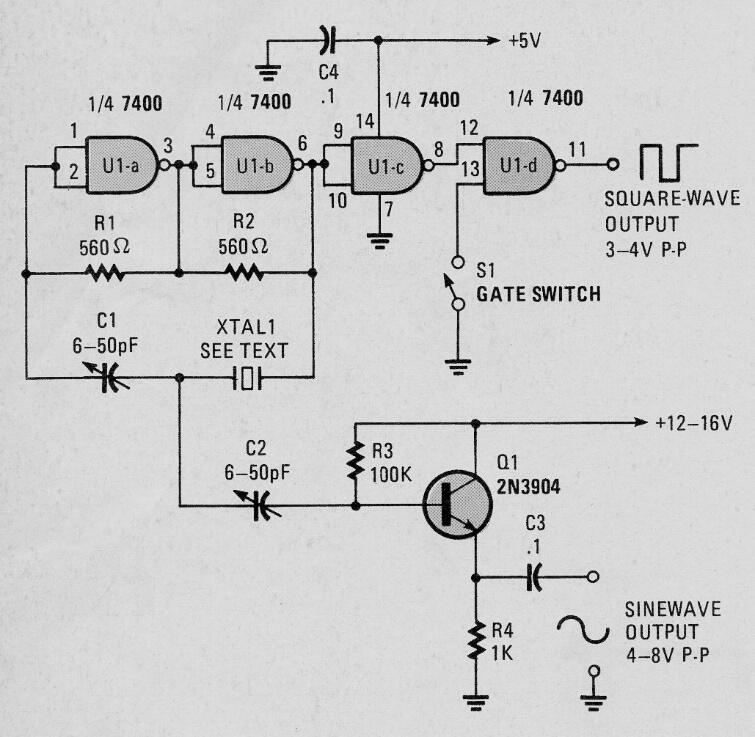

Oscilador TTL sinusoidal y rectangular | Haga click en la imagen para ampliar |
