Lo interesante de este circuito encontrado en una revista inglesa de 1985 es que controla la ganancia de un mezclador para tener la señal en fase o con la fase invertida. En particular, este circuito se vuelve útil con micrófonos, eliminando la retroalimentación al invertir la fase. El circuito se puede probar con otros amplificadores operacionales y la fuente de alimentación debe ser simétrica. La fórmula al lado del diagrama da la ganancia.

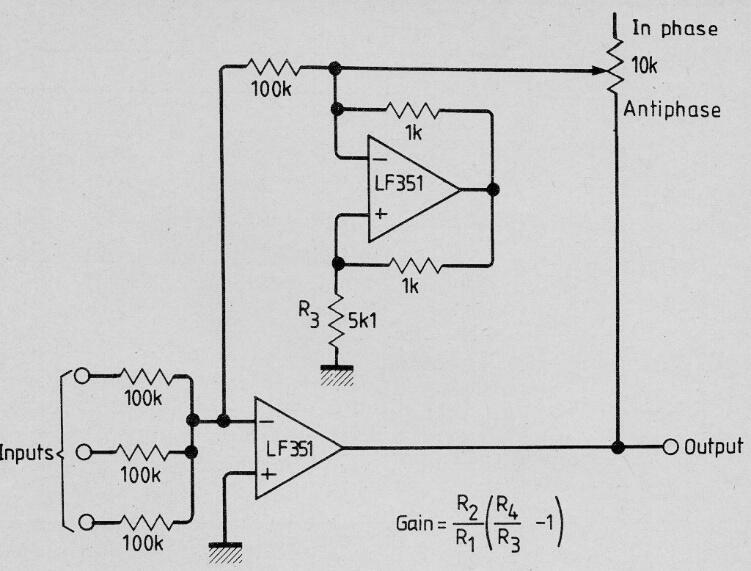

Mezclador con ganancia de -1 a +1 | Haga click en la imagen para ampliar |
