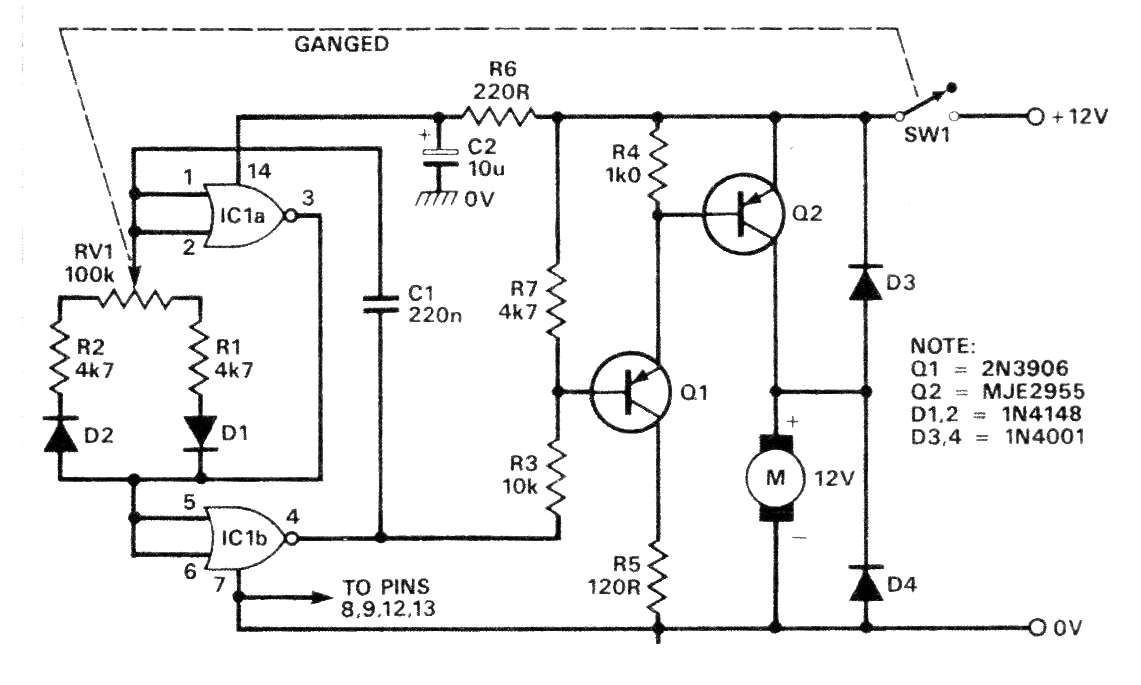

Este control PWM se obtuvo en una publicación en inglés en 1989. El transistor Q2 puede ser el TIP42 para motores de hasta 3 A. Este transistor debe montarse en un radiador de calor. El circuito funciona con tensiones de 6 a 12 V y el 2N3906 se puede sustituir por un BC558. Los otros componentes son fáciles de obtener y los diodos también pueden ser 1N4002 o 1N4004.
Control de motor DC PWM | Haga click en la imagen para ampliar |
