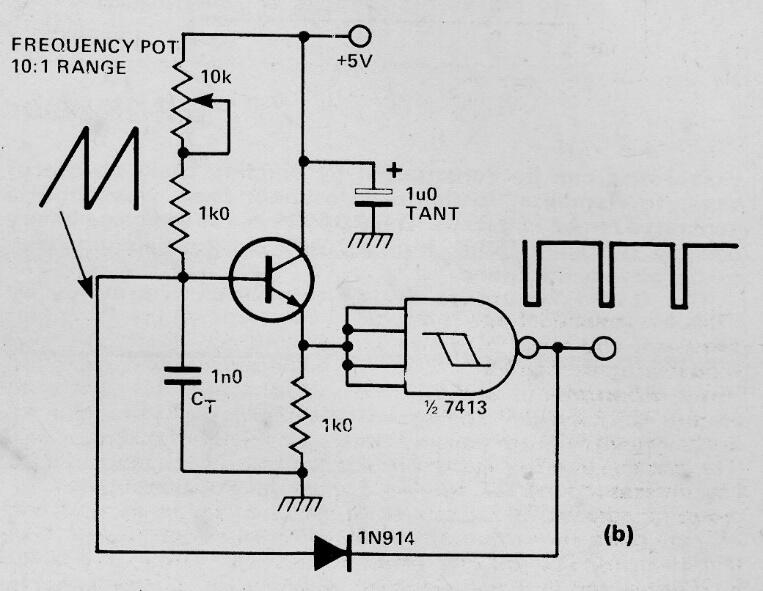

Este circuito genera señales que dependen de Ct y del ajuste del potenciómetro de 10k. Consulte la sección de matemáticas para saber cómo calcular los componentes. El circuito es de una publicación inglesa de 1978. El transistor puede ser el BC548 y la alimentación debe hacerse con una tensión de 5 V. Tenga en cuenta que la señal en la base del transistor es un diente de sierra.
Oscilador TTL | Haga click en la imagen para ampliar |
