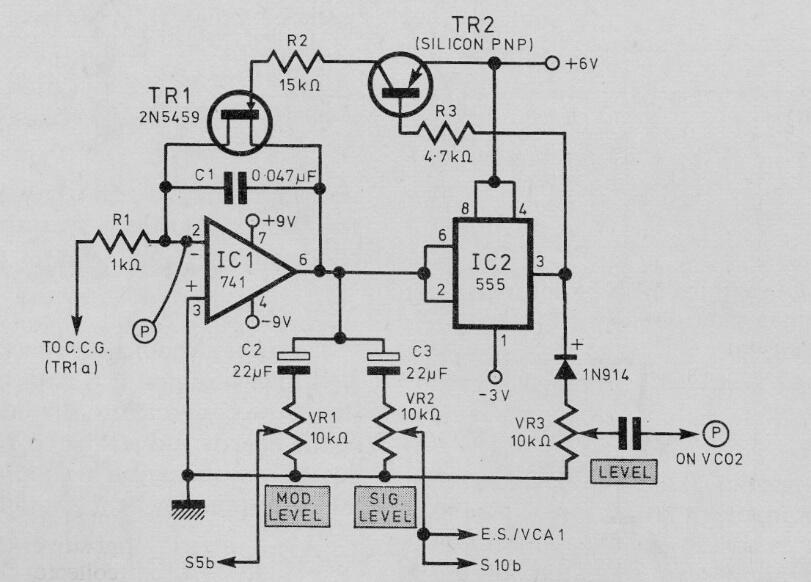

Este Voltage Controlled Oscillator o oscilador controlado por tensión (VCO) utiliza componentes comunes. TR1 puede ser un BF245 y TR2 un BC558. El circuito genera señales que dependen básicamente de C2 y C3 y del ajuste de los trimpots que están en serie con estos componentes. El circuito se obtuvo en una publicación inglesa de 1976.
Oscilador controlado por tensión | Haga click en la imagen para ampliar |
