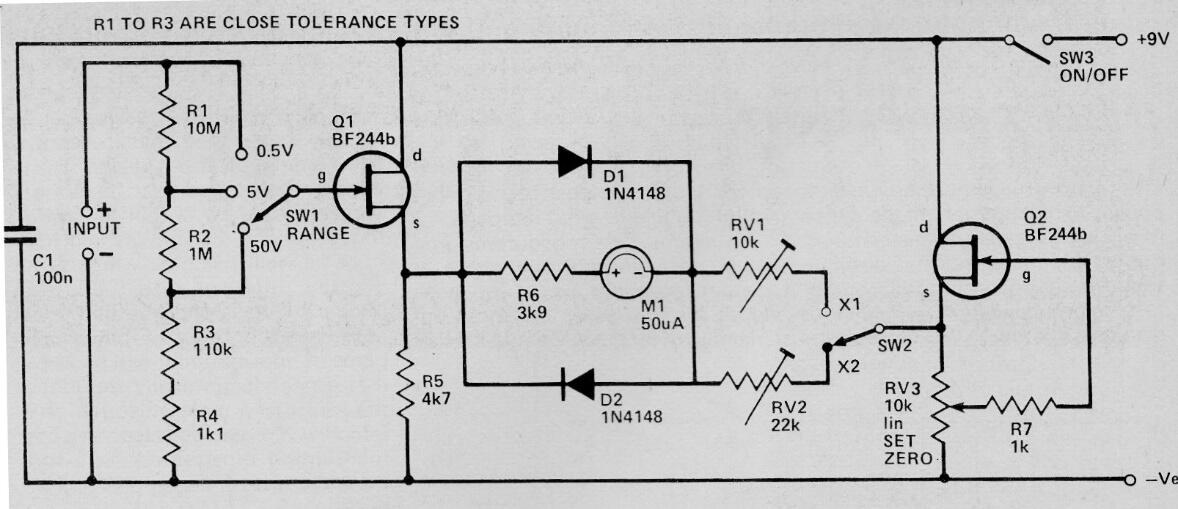

Este circuito se caracteriza por una alta resistencia de entrada. La precisión de la medición dependerá de la precisión de las resistencias utilizadas en las redes de entrada. También se puede utilizar el JFET245. El indicador también puede ser el rango de corriente más bajo de un multímetro. La alimentación es proporcionada por una batería de 9 V. El circuito se encontró en una publicación de 1979.
Voltímetro con FET | Haga click en la imagen para ampliar |
