Con una carga de 35 ohms este amplificador proporciona una potencia de unas pocas decenas de miliwatts, pero podemos utilizar un altavoz de 8 ohmios intercambiando los transistores de salida por un par BD135 y BD136, aumentando así la potencia de salida. La fuente debe tener un filtrado excelente y para la versión original al menos 200 mA. Para más potencia, al menos 500 mA. El circuito es de una revista británica de 1979.

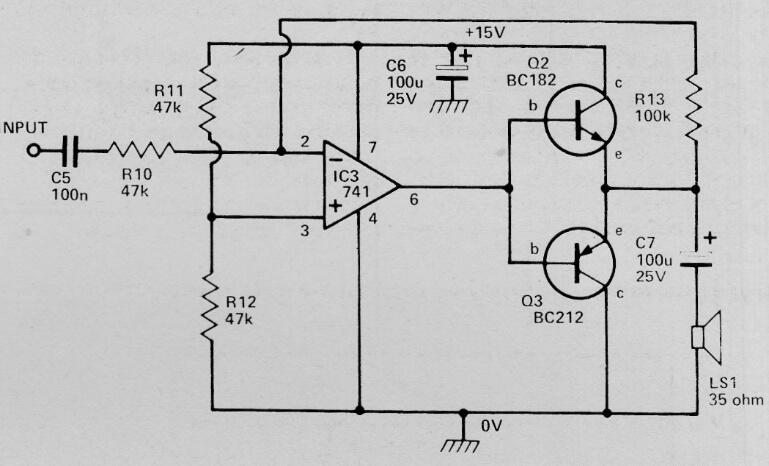

Amplificador de audio con el 741 | Haga click en la imagen para ampliar |
