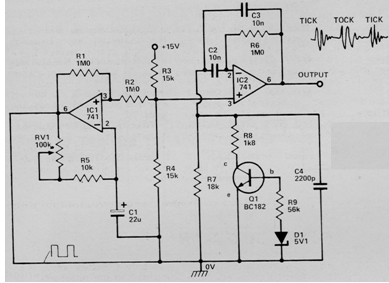

Este circuito sintetiza el tic de un metrónomo con la velocidad controlada en RV1. El circuito está alimentado por una fuente de 12 a 15 V. El transistor puede ser el BC548 y nos parece que, debido a la simbología adoptada, el diodo zener Z1 está invertido. La salida del circuito debe aplicarse a la entrada de un amplificador. Recuerde los pines de alimentación 741 que no se muestran en el diagrama. El circuito es de una revista británica de 1979.
Metrónomo con acento
