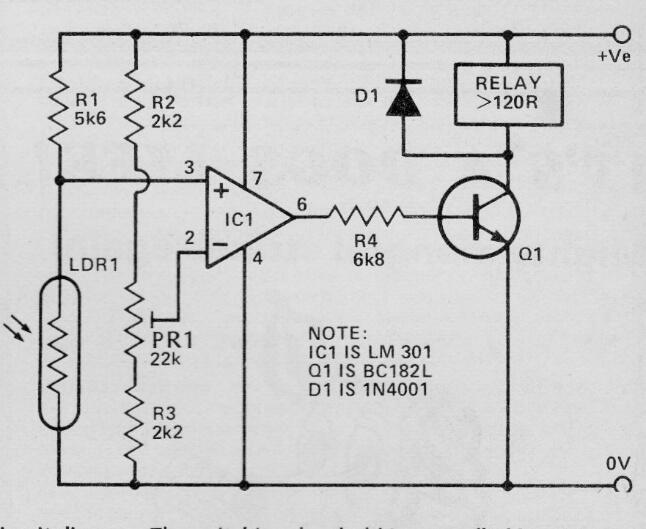

Este circuito controlado por luz utiliza un relé de 6 V o 12 V según la alimentación. El transistor puede ser el BC548 y el amplificador operacional admite equivalentes como el 741. El diodo también puede ser el 1N4002 o 1N4004. El sensor es un LDR común y el ajuste de sensibilidad se realiza en PR1. Para una gama más amplia de ajustes, utilice un potenciómetro de 100k. El circuito es de una publicación de 1980.
Interruptor de luz | Haga click en la imagen para ampliar |
