Este circuito amplifica digitalmente una señal proporcionando una salida formada por pulsos modulados. Es un amplificador PWM simple que puede tener un paso de amplificador en la salida con un integrador que alimenta un pequeño altavoz. Consulte el Curso de electrónica digital o la sección Información e ideas para conocer la configuración de pines del 4013, cuya fuente de alimentación normalmente puede estar entre 5 y 15 V.

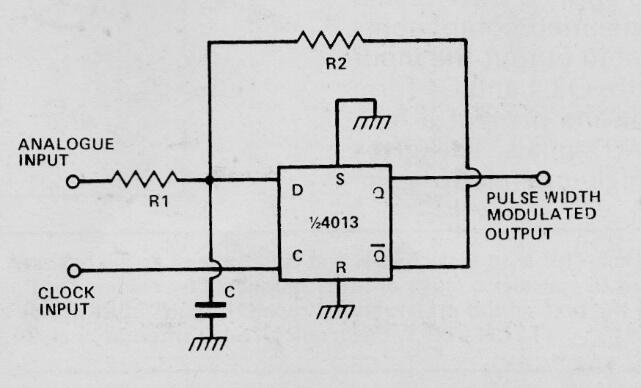

Amplificador digital | Haga click en la imagen para ampliar |
