Esta configuración, que no tiene un Q muy alto, usa un amplificador operacional 741, pero se pueden usar otros amplificadores. La fuente de alimentación debe ser simétrica. Vea en la sección de matemáticas para electrónica cómo calcular componentes para otras frecuencias. El circuito es de un libro de Newton C. Braga.

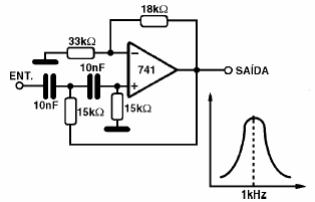

Filtro de paso de banda de 1 kHz con el 741
