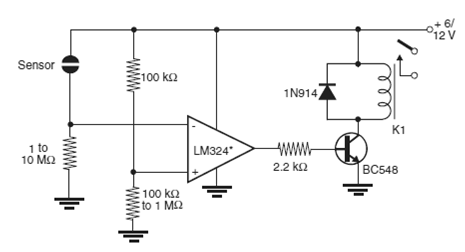

Un toque del sensor hace que el relé cierre sus contactos. El circuito no tiene cerradura. No se debe utilizar una fuente sin transformador y la tensión depende del relé. Los cables al sensor deben ser cortos y la sensibilidad del circuito se ajusta al valor de la resistencia al lado del sensor. Se pueden utilizar amplificadores operacionales y comparadores equivalentes.



Sensor de toque com el LM324
Sensor de toque com el LM324
