Este circuito consta de un oscilador de relajación con una lámpara de neón que dispara un SCR, generando alta tensión en un transformador, que puede ser un flyback o una bobina de encendido. En el caso de la bobina, la energía debe ser suministrada por una fuente aislada, ya que consiste en un autotransformador, con devanados primario y secundario no aislados. El SCR puede ser TIC106 o equivalente.

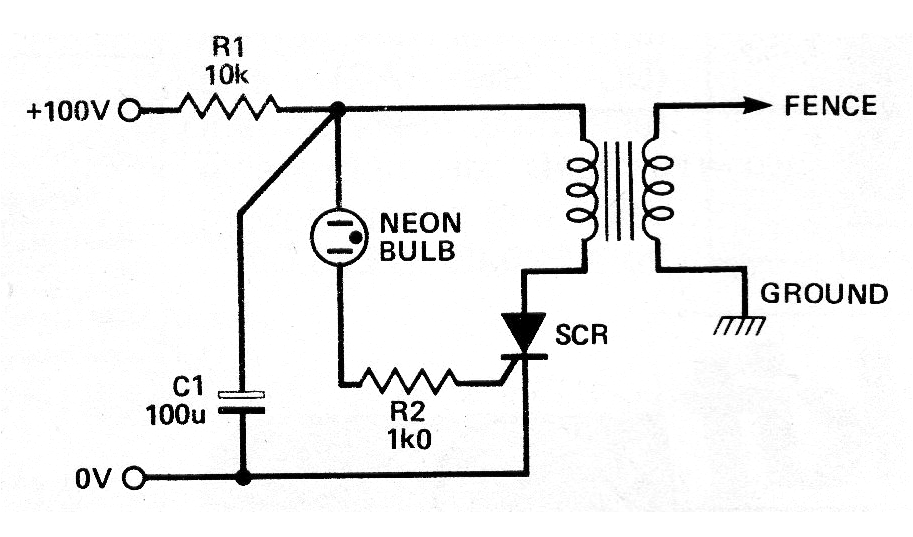

Electrificador con SCR | Haga click en la imagen para ampliar |
