Este circuito monitorea los pulsos de reloj de un microcontrolador o microprocesador. Se obtuvo en um Linear Circuits Applications de Texas Instruments, edición de 1986. El transistor puede ser el BC548. La tierra del circuito debe ser común a la computadora. El condensador CB depende de la frecuencia del clock, al igual que Rc.

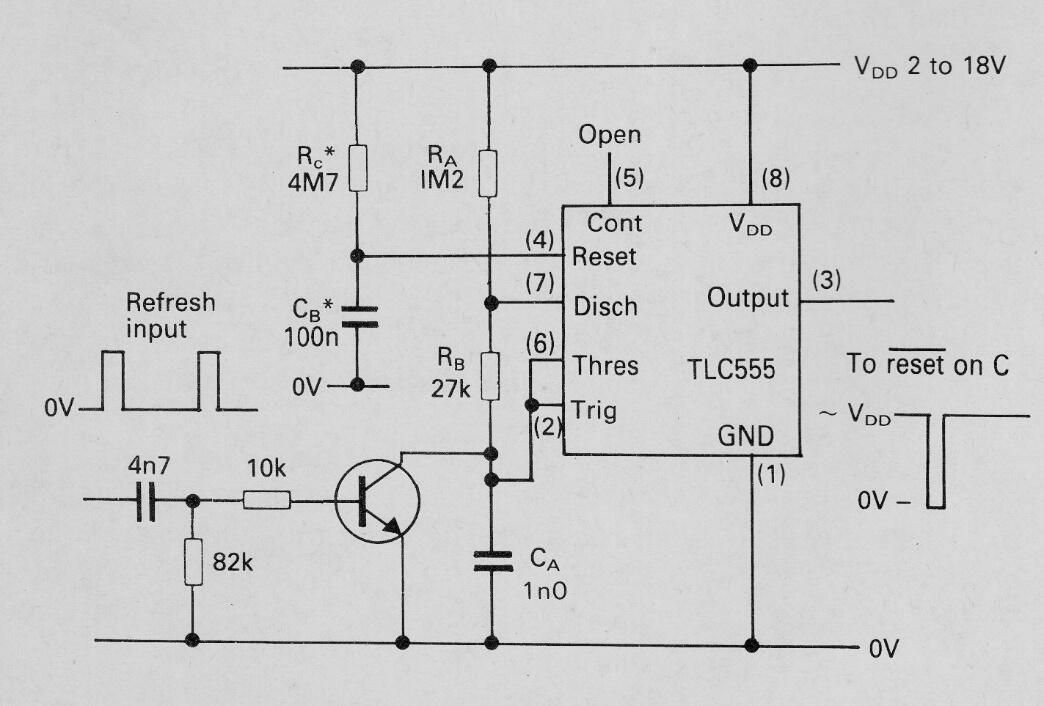

Watchdog con el TLC555 | Haga click en la imagen para ampliar |
