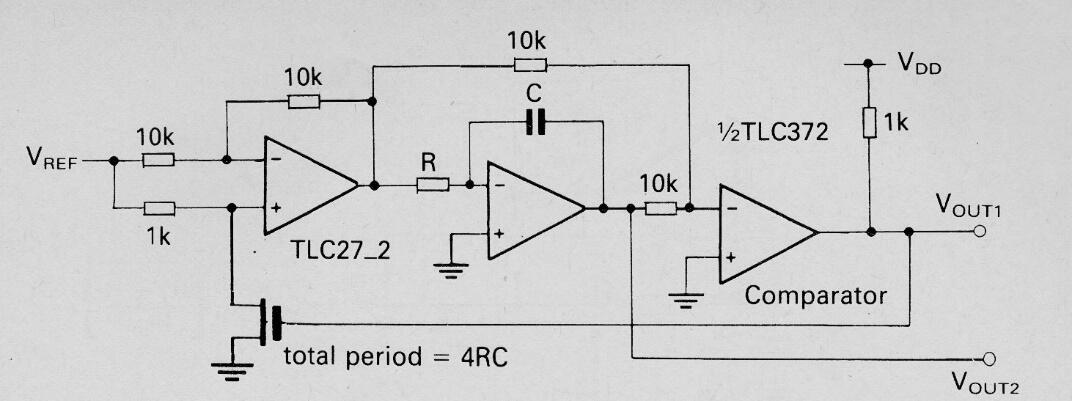

Este circuito salió del Linear Circuits Applications de Texas Instruments, basado en el operacional con FET TLC272. El período, y por tanto la frecuencia, viene dado por RC. No es necesario que la fuente de alimentación sea simétrica y se pueden utilizar operacionales equivalentes a FET. Vref es la mitad de la tensión de alimentación, obtenida con un divisor de dos resistores de 100k ohms. El FET puede ser un BF245.
Generador triangular de amplitud variable | Haga click en la imagen para ampliar |
