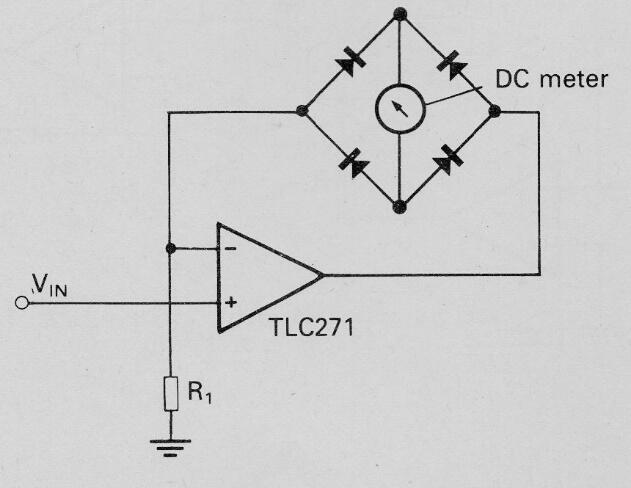

En la figura tenemos el circuito de un milivoltímetro con operacional mediante un circuito integrado TLC271. El circuito es del Linear Circuits Applications de Texas Instruments y los diodos son de propósito general. La tensión de fondo de escala viene dada por las características del instrumento y por R1. La fuente de alimentación debe ser simétrica.
Milivoltímetro con operacional
