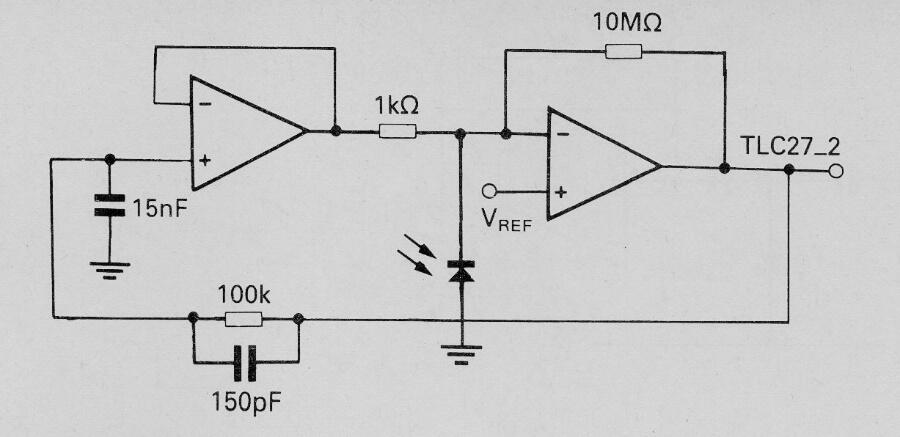

Este circuito es sugerido por Texas Instruments en el Linear Circuits Applications, basado en el operacional con FET TLC272, pero se pueden usar equivalentes. La fuente debe ser simétrica y la ganancia depende de las resistencias de retroalimentación. Vref se puede obtener con un divisor que aplica 0 V usando dos resistencias de 100k.
Amplificador de fotodiodo | Haga click en la imagen para ampliar |
