Este circuito apareció en una revista Electronics Today International (ETI) en septiembre de 1988. La revista impresa ya no existe, pero el proyecto sigue siendo viable, ya que los componentes utilizados todavía se pueden encontrar fácilmente. Lo que hace este circuito es alternar tres LED en un semáforo a una velocidad que se puede ajustar en RV1. Los LED se pueden reemplazar por pequeñas lámparas de hasta 50 mA con la eliminación de las resistencias en serie. El suministro se puede realizar con tensiones de 9 a 12 V.

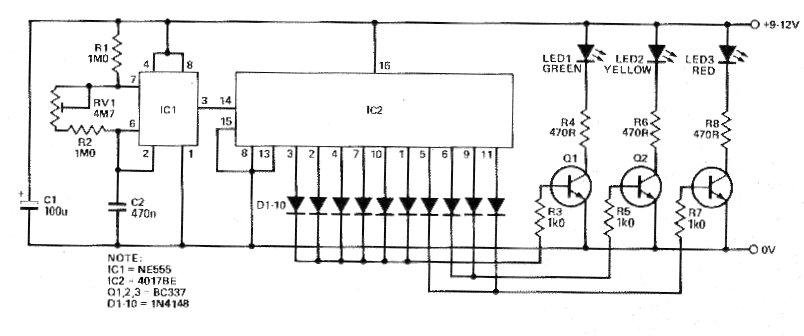

Semáforo cíclico tricolor automático | Haga click en la imagen para ampliar |
