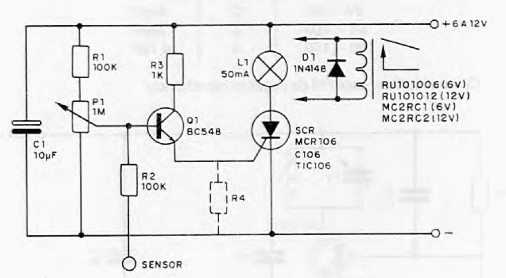

Un toque del sensor en este circuito hace que el SCR se dispare al encender la lámpara pequeña o al disparar el relé. La tensión de alimentación debe ser al menos 2 V más alto que el voltaje de disparo del relé para compensar la caída en el SCR. Nunca utilice una fuente de alimentación sin transformador y si no hay suficiente sensibilidad, conecte el negativo de la fuente de alimentación a tierra o un objeto metálico grande. Otra posibilidad es utilizar un cable largo como tierra, sin ninguna conexión. La resistencia R4 será necesaria si el circuito tiende a dispararse por sí solo y no se ajusta correctamente en P1.
Interruptor de toque sensible
