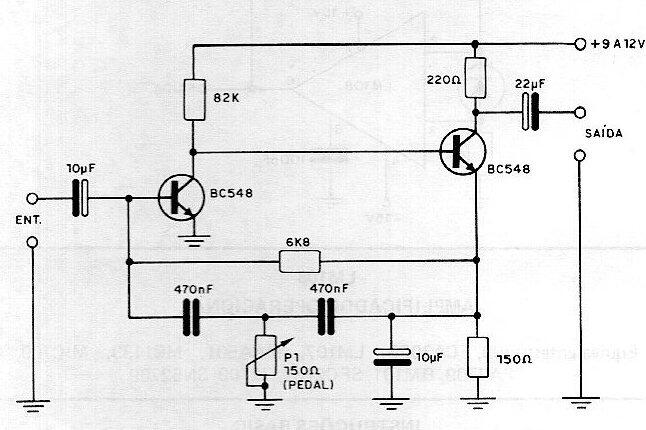

Este circuito de Wa-Wa o Uáu-Uáu se intercala entre la pastilla de la guitarra y la entrada del amplificador. Sin embargo, este circuito es para transductores de alta impedancia (cristal). Para transductores de baja impedancia, se debe usar un adaptador o una adaptación de impedancia en la entrada. El potenciómetro P1 está instalado en el pedal. El circuito tiene bajo consumo y puede ser alimentado por baterías o pilas, y los cables de entrada y salida de señal deben estar blindados para que no se produzcan zumbidos.
Modulador para guitarra | Haga click en la imagen para ampliar |
