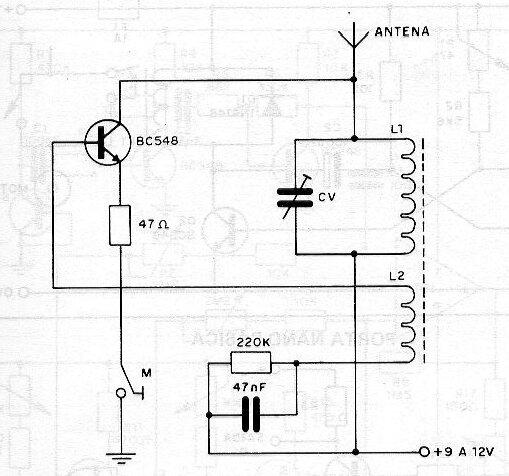

El transmisor telegráfico mostrado tiene un alcance que depende de la antena, pudiendo oscilar entre unos pocos metros y unos cientos de metros, dependiendo también de la sensibilidad del receptor. Para transmitir en el rango de onda media, L1 tendrá 80 vueltas de alambre 28 en una varilla de ferrita de 12 a 20 cm de largo y L2 estará formado por 20 vueltas del mismo alambre en la misma varilla. Con 20 vueltas para L1 y 5 vueltas para L2 tendremos una transmisión en torno a los 10 MHz. Si al conectar el circuito no oscila, invierte las conexiones de una de las bobinas. M es el manipulador y CV es un capacitor variable tomado de una radio de transistores común. Vea artículos sobre telegrafía en el sitio web.
Transmisor de onda continua experimental
